一、静力水准仪的组成

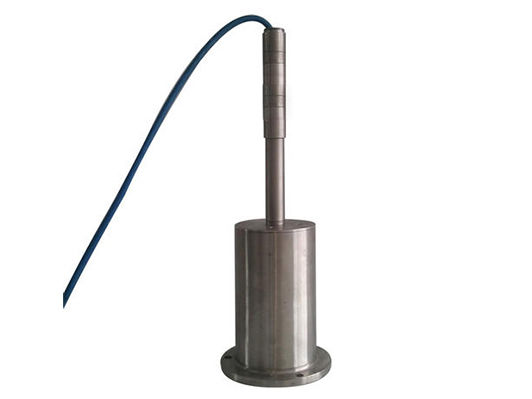

　　S-BDSL静力水准仪（连通液位沉降计）是由液缸、浮筒、精密液位计、保护罩、支撑架等部件组成（如：附图）。

二、静力水准仪的工作原理

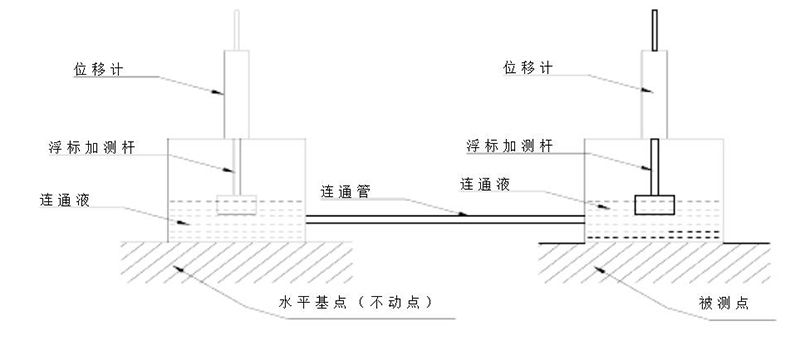

　　静力水准仪利用连通液的原理，多支通用连通管连接在一起的储液罐的液面总是在同一水平面，通过测量不同储液罐的液面高度与静力水准仪的基点（不动点）进行比对，通过公式计算可以得出各个静力水准仪的相对差异沉降量。 

三、静力水准仪技术参数

　　精度：0.1mm 

　　量程：50-400mm 

　　工作温度：-40℃~+80℃ 

　　信号输出：R485 输出 

　　防护等级：IP67 

　　连接方式：采用一根RS485主线 

四、静力水准仪的应用与监测方案

　　适用于测量参考点与测试点之间土体的相对位移，主要用于各种过渡段线形沉降，沿纵向对结构物之间的沉降差进行监测；另外还可以测桥梁的挠度测量。如：运营铁路沉降监测、地铁盾构沉降监测、基坑、大坝、桥梁与房屋的沉降监测等。 

五、静力水准仪在运营铁路沉降监测

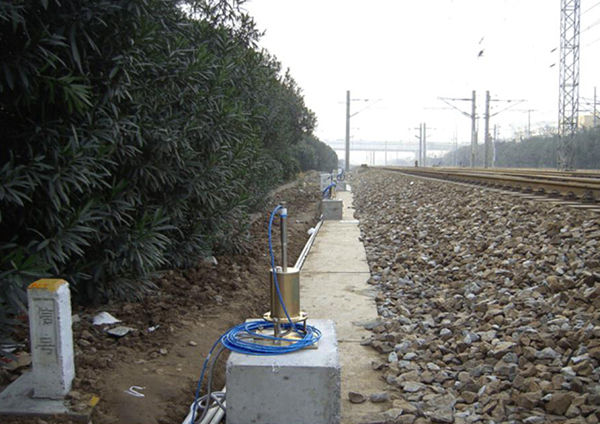

　　在某铁路运行段的监测；这一段铁路使用了26个静力水准仪（包括基点在内）如图所示，每个静力水准仪相隔是在10米左右；采集方式是总线式；传输方式采用无线模块传输（如图）。此项目离采集机房很近，所以采用无线模块传输方式。

六、静力水准仪在地铁沉降监测

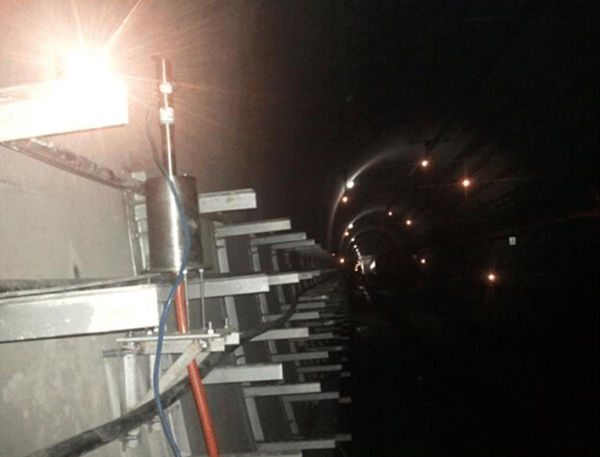

　　我们接到某地铁段的监测（如图）；这一段地铁总长500米，使用了60个静力水准仪（包括3基点在内），采用了三套GPRS采集系统；一套软件，软件有数据保存、生成曲线、报警、 打印等功能。   

七、静力水准仪在桥梁沉降监测

　　一个桥梁沉降监测（如图所示），这座桥墩下面是高铁经过的地方。这个高速公路的墩底部与下面高铁下面开挖的垂直距离是14米左右。为了防止开挖的时候这座桥坍塌，造成不必要的损失，选用了静力水准仪GPRS自动化监测。

八、静力水准仪在隧道上面的监测

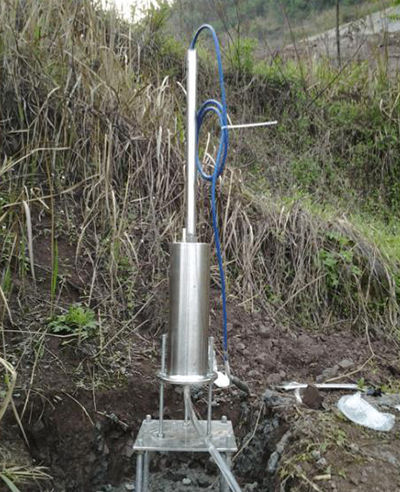

　　某高铁隧道口上面监测项目（如图所示）；装了防护罩的图。在离开挖口上面30米左右的地方进行 静力水准无线自动化仪监测。

九、静力水准仪在基坑的监测

　　某基坑监测的项目（如图）；这个一级基坑；此基坑采用静力水准仪和测斜仪相结合的方式来测量；分别监测它的垂直位移和水平位移。由于此基坑比较大，使用了两套无线自动化采集系 统来进行监测。    

十、静力水准仪房屋的沉降监测

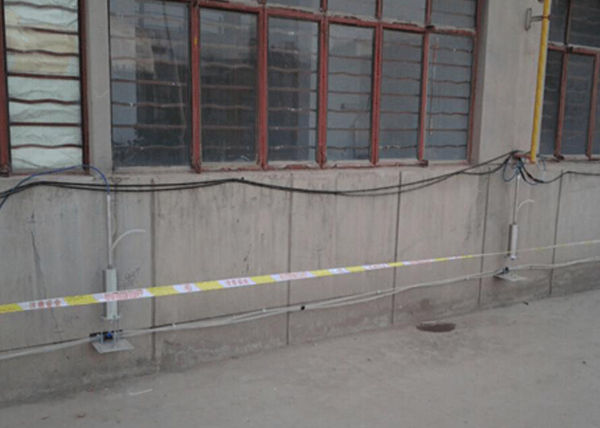

　　我们做了一个房屋的沉降监测项目（如图），此项目是一栋比较老式住宅楼，由于地铁规划从这栋房子下面的一侧经过。要监测地铁开挖时房屋的沉降情况，开挖后房屋的沉降状况；所以我们对这栋楼做了静力水准仪无线自动化监测。
