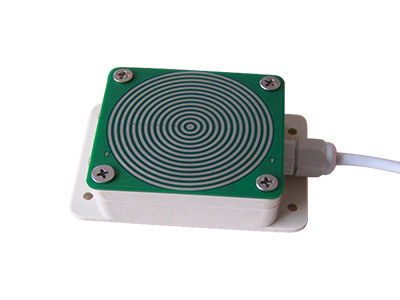

产品简介

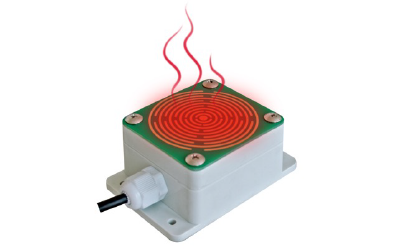

　　S-GRAS雨雪传感器采用表面栅形电极感应外界雨雪情况，内部采用进口智能微处理器，反应灵敏、测量精度高。内置自动加热装置可排除雨雪附着的干扰，保障系统的正常运行。输出一组继电器常开/常闭开关信号，方便安装使用。本产品可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的雨雪有无定性测量。

技术参数

　　测量范围：雨、雪有无

　　供电方式：DC 12V

　　其他

　　输出形式：开关量 : 常开 常闭

　　其他

　　仪器线长：标配：5米

　　其他

　　负载能力(触点容量)： 5A ，250VAC/30VDC

　　工作环境：温度-40℃～50℃

　　湿度≤100%RH

　　外壳防护等级：IP45

　　线缆等级：额定电压：300V

　　温度等级：80℃

　　产品重量：120g

　　产品功耗：1.5W

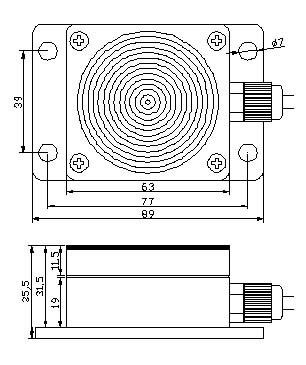

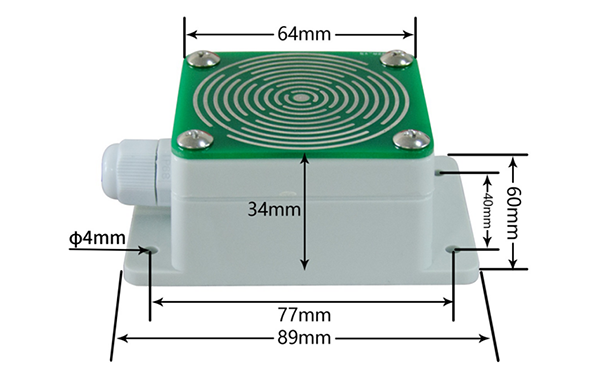

结构尺寸

接线方法

　　(1) 若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

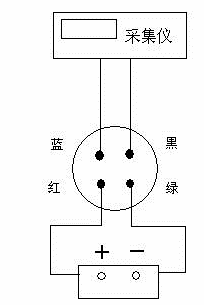

　　(2) 若单独购买感应器，感应器配套线线序如图分别为：

　　感应器输出为一组开关信号，两触点与采集器的接线不需要考虑正负问题。将感应器按上图所示，与电源和采集仪相接。

　　(3)其他信号输出接线方式：

线颜色	输出信号
	开关量
红色	电源正
黑（绿）色	电源地
黄色	电压信号
蓝色

安装说明

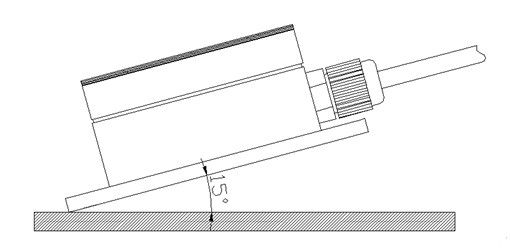

　　1、如图所示，将2个M3×35螺丝穿过感应器前端的两个安装孔，2个M3×35螺丝穿过感应器后端的两个安装孔，用螺母固定，使感应器感应面与水平面保持约15°(以防雨、雪的堆积对感应器测量造成影响)，将感应器固定在安装座上;

　　2、安装过程中请避免拆卸传感器。

使用说明

　　将感应器按照接线方法、安装说明中指示接线安装后，将其放置在欲检测位置，接通系统，即可获取雨雪有无的定性信息。

注意事项

　　1、请检查包装是否完好，并核对产品型号是否与选型一致;

　　2、切勿带电接线，接线完毕检查无误后方可通电;

　　3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系;

　　4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品;

　　5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

　　1、采集器无显示值。可能因接线问题导致采集器 无法正确获取信息。请检查接线是否正确、牢固;

　　2、若不是上述原因，请与厂家联系。

选型表

编号	供电 方式	输出 信号	说明
S-GRAS-			雨雪传感器 （变送器）
	12V-		12V供电
	YV-		其它供电
		J	开关
		X	其它
例如：S-GRAS-12V-J:雨雪传感器（变送器） 12V供电，开关信号输出
