1. 产品介绍

S-SCYS系列是基于GPRS传输的温湿度变送记录仪，只需一张移动或联通的SIM卡，就可以通过网络基站将采集的最多4路温湿度数据及1路开关量输入信号上传到服务器，GPRS通讯月流量小于30M。产品采用中文液晶显示，具有温湿度上下限报警，限值自由设置，温度、湿度凭密码校准，GPRS数据传输等功能，内部集成报警功能模块（蜂鸣器），可实现超高、低温、高、低湿时报警。产品采用瑞士原装温湿度测量单元，具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能。
设备广泛用于药品运输车辆、工业控制、楼宇控制、电力、计量测试、仓库、冷库等行业。

1.1 功能特点

• 瑞士原装温湿度测量单元，探头线最长可达30米
• 采用GRPS传输方式，无需现场布线，无距离限制
• 可实现断电告警、来电告警
• 内置存储，通信恢复后，自动续传已存数据

• 设备参数全部通过短信配置与查询，简单方便
• 温湿度采集频率 2S/次，数据上传频率5S~10000 S/次可设
• 内置报警功能，可进行报警的上下限值及回差值设置
• 具有2 路开关量信号输入（选配），可接入2路门磁等开关量信号
• 内置一路蜂鸣器，外延一路声光报警器（选配），可实现超限声光报警
• 可实现超限短信告警、振铃语音告警
• 可接免费的RS-RJ-K软件平台、环境监控云平台或物联云平台
• 适应DC10~30V宽电压供电或内置备用电池供电

1.2 主要技术指标



供电	10~30VDC
功耗	0.5W(平均功耗)
通信接口	GPRS/GSM，中国移动或中国联通的手机网络
	4G（选配），中国移动或中国联通或中国电信的手机网络
数据上传	GPRS进行数据上传，数据上传间隔5S-10000S可设
参数设置	短信参数设置，支持中英文混合短信
报警功能	温湿度越限短信报警、振铃语音报警、市电断电来电短短信报警、振铃语音报警；就地声光报警；开关量报警
内部存储	记录周期1分-24小时可设置，记录容量：65000组
A准精度	湿度	±2%RH(60%RH,25℃)
	温度	±0.4℃（25℃）
B准精度 （默认）	湿度	±3%RH(60%RH,25℃)
	温度	±0.5℃（25℃）
变送器电路工作温湿度	-20℃~+60℃，0%RH~95%RH 非结露
探头工作温度	-40℃~+120℃，默认-40℃~+80℃
探头工作湿度	0%RH-100%RH
长期稳定性	湿度	≤1%RH/y
	温度	≤0.1℃/y
响应时间	湿度	≤8s(1m/s风速)
	温度	≤25s(1m/s风速)

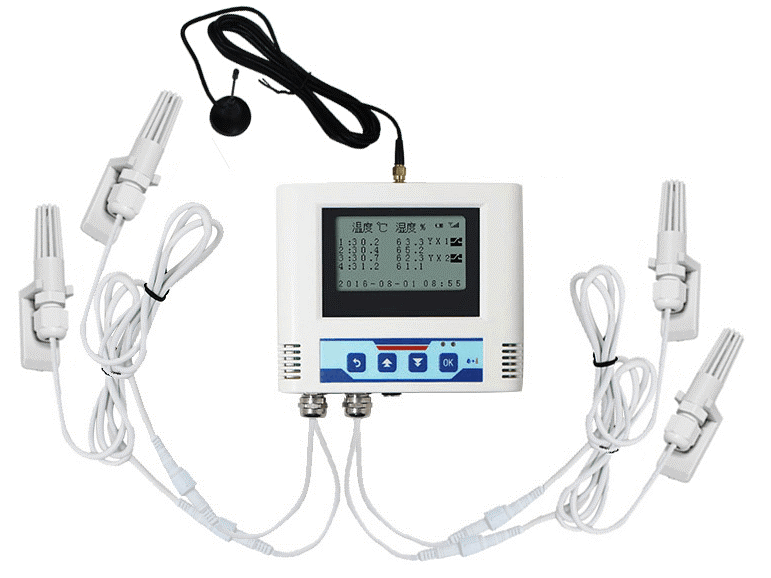

探头个数	2~4路（默认4路）
开关量输入信号	1~2路（默认2路）
温度显示分辨率	0.1℃
湿度显示分辨率	0.1%RH
温湿度刷新时间	1s
备用电池工作时间	≥48h

1.3 产品选型

S-					公司代号
	SCYS-				车载设备
		GPRS-			GPRS方式
		4G-			4G方式
			Y2-		有线车载方式双探头
			Y3-		有线车载方式三探头
			Y4-		有线车载方式四探头
				空
				LY	带一键打印功能

7.3 菜单功能项目说明



1.通用参数设置		1.设备终端地址	设置8位的设备终端地址
		2.登录帧间隔	设置设备上传登录帧的间隔时间
		3.心跳帧间隔	设置设备上传心跳帧的间隔时间
		4.数据帧间隔	设置设备上传数据帧的间隔时间，值越大，数据刷新越慢，一般采用默认值即可
		5.GPRS目标地址	配置数据传输的IP地址
		6.GPRS目标端口	配置数据传输的目标端口号
		7.存储数据上传	设置存储数据上传方式，分为主动上传和服务器问询两种方式。主动上传既设备和服务器连接后，主动上传已存储数据；服务器问询既当设备和服务器连接后，服务器召唤数据时存储数据才会上传。
		8.正常记录间隔	设置设备无告警时存储数据的间隔
		9.告警记录间隔	设置设备告警时存储数据的间隔
		10.数据存储模式	设置设备的存储数据模式。分为1,2，3三种模式。 1：关闭，既从不存储数据 2：开启，既一直村塾数据 3：自动，既当设备和服务器断开连接时才会存储数据，否则不会存储数据
		11.短信发送间隔	设置设备的告警短信间隔。若设置为0则只在告警产生时发送一条短信，等告警恢复后再产生才会再发；若设置为非0值，则在告警产生时发送第一条短信，若告警一直存在，则会间隔设置的时间发送告警短信，或拨打振铃电话 默认值：0分钟 范围：0或2~65000分钟
		12.液晶背光设置	设置屏幕点亮时间，默认时长300S 设置为0则屏幕常亮
		13.是否显示湿度	设置设备主界面是否显示湿度
2.探头参数设置	1.探头1参数	1.温度上限值	设置温度报警上限值
		2.温度下限值	设置温度报警下限值
		3.湿度上限值	设置湿度报警上限值
		4.湿度下限值	设置湿度报警下限值
	2.探头2参数	1.温度上限值	设置温度报警上限值
		2.温度下限值	设置温度报警下限值
		3.湿度上限值	设置湿度报警上限值
		4.湿度下限值	设置湿度报警下限值
	3.探头3参数	1.温度上限值	设置温度报警上限值
		2.温度下限值	设置温度报警下限值
		3.湿度上限值	设置湿度报警上限值
		4.湿度下限值	设置湿度报警下限值
	4.探头4参数	1.温度上限值	设置温度报警上限值
		2.温度下限值	设置温度报警下限值
		3.湿度上限值	设置湿度报警上限值
		4.湿度下限值	设置湿度报警下限值
3.遥信参数设置		1.YX1报警设置	遥信1报警使能设置：开启/关闭
		2.YX1复归设置	遥信1复归使能设置：开启/关闭
		3.YX2报警设置	（选配）
		4.YX2复归设置	（选配）
		5.YX1逻辑设置	设置遥信报警逻辑：常开/常闭
		6.YX2逻辑设置	（选配）
		7.遥信报警延时	设置报警延时时间，单位/秒
		8.遥信复归延时	设置复归延时时间，单位/秒
4.清除存储数据		清除已存储数据：是/否
5.时间校准设置		设定系统时间
6.系统状态查看		可查看：系统版本，GPRS状态，SIM卡是否连接，已存储数据数量
