1. 产品介绍
1.1产品概述该检测仪带有彩色触摸屏，实时显示空气中的负氧离子浓度，可同时选配温湿度、甲醛、PM、TVOC等传感器，同时选配数据存储和U盘导出功能。设备采用标准MODBUS-RTU通信协议，RS485信号输出，通信距离最大可达2000米（实测）。空气中负离子浓度是空气质量好坏的标志之一，世界卫生组织对清新空气的负离子标准浓度也进行了相关规定。该检测仪可对林业、环保、气象、旅游单位等进行空气负氧离子的监测，改善了农村及城市的空气，对人类社会有着非常重大的意义。高灵敏度负氧离子检测仪响应速度快，主要用于监测负氧离子材料的负氧离子浓度，比如负氧离子涂料、负氧离子布料等。
1.2功能特点
- 彩屏显示，美观大方
- 采用高精度负氧离子测量单元，长期稳定性好，漂移小
- 采用专用的485电路，标准ModBus-RTU通信协议，通信地址及波特率可设置
- 内置电池，可外接18~30V直流宽电压范围供电
- 可选配存储功能并可插U盘导出
- 可选配甲醛传感器、PM2.5/10传感器、1路温湿度传感器、TVOC传感器
- 触摸屏设置，操作方便
| 直流供电（默认） | DC18-30V/电池供电 | |
| 电池容量 | 4000mAh | |
| 数据存储 | 65535条数据 | |
| 工作环境 | 温度-20℃-50℃；湿度<95%RH无结露 | |
| 充电时间 | ≤4小时 | |
| 电池续航时间 | 10小时 | |
| 负氧离子参数 | 默认量程 | 0~500万个/cm3 (可选5万/10万/50万/5000万/5亿) |
| 最小分辨率 | 10个/cm3 | |
| 测量误差 | ±15% | |
| 数据更新频率 | 1Hz | |
| 离子迁移率 | 0.4cm2/(V*S) | |
| 离子迁移误差 | ±5% | |
| 温度 | 默认量程 | -40℃~60℃ |
| 精度 | ±0.5℃（25℃） | |
| 分辨率 | ≤0.1℃/y | |
| 湿度 | 默认量程 | 0%RH-100%RH |
| 精度 | ±3%RH(60%RH,25℃) | |
| 分辨率 | ≤1%RH/y | |
| PM10/PM2.5 | 默认量程 | 0~1000ug/m3 |
| 精度 | ±10%（25℃） | |
| 分辨率 | 1ug/m3 | |
| 甲醛 | 默认量程 | 0~2ppm |
| 精度 | ±5%FS | |
| 分辨率 | 0.001ppm | |
| TVOC | 默认量程 | 0~60000ppb |
| 精度 | ±8%FS±125ppb | |
| 分辨率 | 1ppb | |
| S- | 公司代号 | |||||
| SCEO | 负氧离子检测仪 | |||||
| N01- | RS485（Modbus-RTU协议） | |||||
| 2WH- | 银白色外壳高灵敏度彩屏负氧离子检测仪 | |||||
| 3WH- | 银白色外壳高灵敏度便携式彩屏负氧离子检测仪 | |||||
| 空- | 无数据存储功能 | |||||
| REC- | 带数据存储，U盘导出 | |||||
| CH2O | 可同时选配甲醛传感器、TVOC传感器、PM传感器、温湿度传感器（注：便携式负氧离子不可选配） | |||||
| TVOC | ||||||
| PM | ||||||
| WS | ||||||
3.设备安装说明
3.1 设备安装前检查设备清单：
- 检测仪设备1台

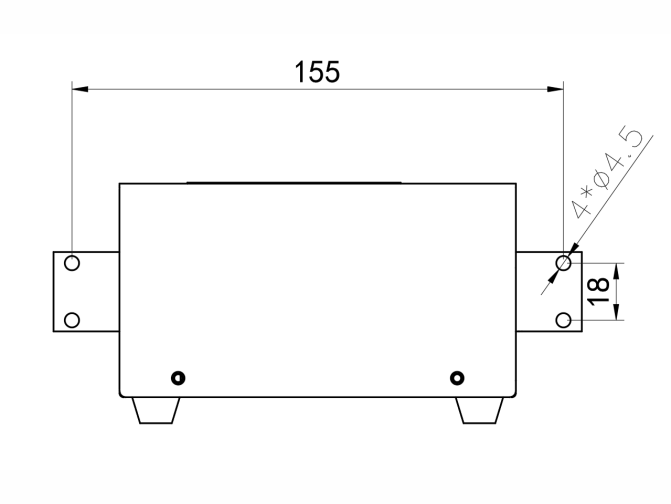

1. 可用螺丝安装固定，安装孔尺寸如下 (单位：mm)：需注意设备必须竖直放置，进气口与出气口无遮挡，否则会影响数据的准确性。
2. 安装需稳固，检测仪中心距地高度应为1.5m。
3. 采集器的外壳和外箱应有良好的接地。
4. 具有防雷设施，接地电阻应小于4Ω。
5. 可以选择性设置保护围栏，围栏高度不宜超过1.2m，仪器和围栏的距离宜大于2.0m。
5. 通信协议
5.1 通讯基本参数| 编 码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校验 | CRC（冗余循环码） |
| 波特率 | 2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s |
采用Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：
| 地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
| 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
| 地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
| 1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
|
寄存器地址 （16进制） |
PLC或组态地址 （10进制） |
内容 | 操作 |
| 0000 H | 40001 | 负离子数32位无符号高16位 | 只读 |
| 0001 H | 40002 | 负离子数32位无符号低16位 | 只读 |
| 0002 H | 40003 | 湿度（实际值10倍） | 只读 |
| 0003 H | 40004 | 温度（实际值10倍） | 只读 |
| 0004 H | 40005 | TVOC（实际值） | 只读 |
| 0005 H | 40006 | 甲醛（实际值1000倍） | 只读 |
| 0006 H | 40007 | PM2.5（实际值） | 只读 |
| 0007 H | 40008 | PM10（实际值） | 只读 |
| 0009 H | 40010 | 设备版本号 | 只读 |
| 0210 H | 40528 | 负氧离子系数A（实际值100倍） | 只读 |
| 0211 H | 40529 | 负氧离子系数B（实际值） | 只读 |
| 0212 H | 40530 | 湿度系数A（实际值100倍） | 只读 |
| 0213 H | 40531 | 湿度系数B（实际值100倍） | 只读 |
| 0214 H | 40532 | 温度系数A（实际值100倍） | 只读 |
| 0215 H | 40533 | 温度系数B（实际值100倍） | 只读 |
| 0216 H | 40534 | TVOC系数A（实际值100倍） | 只读 |
| 0217 H | 40535 | TVOC系数B（实际值100倍） | 只读 |
| 0218 H | 40536 | 甲醛系数A（实际值100倍） | 只读 |
| 0219 H | 40537 | 甲醛系数B（实际值100倍） | 只读 |
| 021A H | 40538 | PM2.5系数A（实际值100倍） | 只读 |
| 021B H | 40539 | PM2.5系数B（实际值100倍） | 只读 |
| 021C H | 40540 | PM10系数A（实际值100倍） | 只读 |
| 021D H | 40541 | PM10系数B（实际值100倍） | 只读 |
| 021E H | 40542 |
存储间隔（实际值） 默认1分钟 |
读写 |
| 07D0 H | 42001 |
设备地址 1-254 |
读写 |
| 07D1 H | 42002 |
设备波特率 0:2400、1:4800、2:9600 |
读写 |
举例：读取设备地址0x01的负氧离子值
问询帧（16进制）：
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
| 地址码 | 功能码 | 返回有效字节数 | 负氧离子高位 | 负氧离子低位 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x04 | 0x00 0x03 | 0x0D 0x40 | 0x0F | 0x53 |
00030D40 H（十六进制）=200000 => 负氧离子数 =200000个/cm3
举例：修改当前地址
问询帧：（假如当前地址为01,，需修改地址为02）
| 地址码 | 功能码 | 起始地址 | 修改数值 | 校验码低位 | 校验码高位 |
| 0x01 | 0x06 | 0x07 0xD0 | 0x00 0x02 | 0x08 | 0x86 |
| 地址码 | 功能码 | 起始地址 | 修改数值 | 校验码低位 | 校验码高位 |
| 0x01 | 0x06 | 0x07 0xD0 | 0x00 0x02 | 0x08 | 0x86 |
问询帧：（假如当前波特率为4800修改为9600）
| 地址码 | 功能码 | 起始地址 | 修改数值 | 校验码低位 | 校验码高位 |
| 0x01 | 0x06 | 0x07 0xD1 | 0x00 0x02 | 0x59 | 0x46 |
| 地址码 | 功能码 | 起始地址 | 修改数值 | 校验码低位 | 校验码高位 |
| 0x01 | 0x06 | 0x07 0xD1 | 0x00 0x02 | 0x59 | 0x46 |
当用户忘记地址时可用以下功能码查询地址。
问询帧：
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0xFF | 0x03 | 0x07 0xD0 | 0x00 0x01 | 0x91 | 0x59 |
| 地址码 | 功能码 | 返回有效字节数 | 地址 | 校验码低位 | 校验码高位 |
| 0xFF | 0x03 | 0x02 | 0x00 0x01 | 0x50 | 0x50 |
