1. 产品介绍

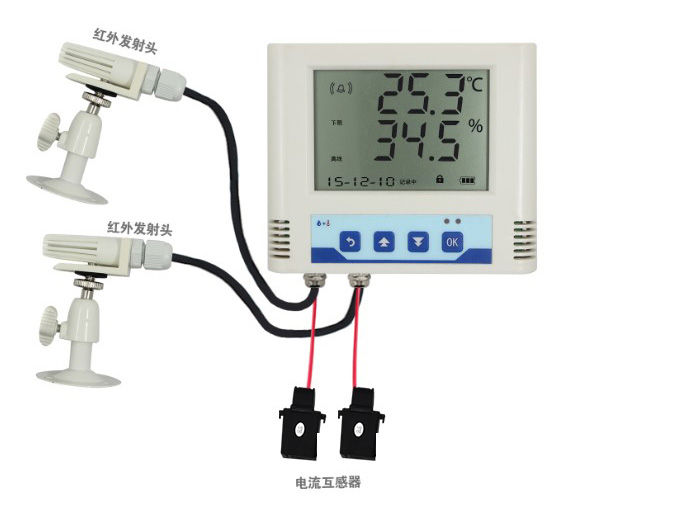

S-SCKT 是一款MODBUS接口的万能空调调温器。带有学习功能，可以学习空调遥控器的控制码，从而代替遥控器对空调进行控制；带有批量下载批量导入功能，只需要学习一台空调遥控器的指令就可以，通过配置软件可以批量召测、批量下载，节省操作时间；带有远程控制和自动控制功能，可根据需要进行选择；带有内置温湿度传感器，并且可将温湿度通过液晶显示；S-SCKT带有RS485接口支持MODBUS-RTU协议，对于支持此协议的PLC、单片机控制系统、力控、组态王、昆仑通态等组态软件均可以通过S-SCKT对大部分柜式或壁挂式空调进行自动控制。

1.1功能特点

通过我司配套软件可以学习99.9%的空调遥控器。
可学习23组按键功能。
带有485接口，可通过MODBUS-RTU协议代替遥控器对空调进行控制。
批量召测下载学习码。
ModBus通信地址可设置，波特率可修改。
S-SCKT设备采用宽电压供电直流10~30V均可。
485通信线通信距离最远可达2000米。加采集仪可远程在线控制；
在一台主机上远程控制两路空调。
远程采集空调控制器所在地的温度。
远程定时开关空调。
根据设定的温度下限值、上限值自动开关空调。
控制失败报警（选配继电器输出）。
超温、低温报警（选配继电器输出）。
设备配置有掉电保护功能，掉电保存设置的参数。
配置空调来电自启功能，空调控制器断电重新来电，自动发送“自定义通道20”指令。
支持外挂红外探头，红外发射延长线可达5米。
支持检测空调运行状态。

1.2 设备技术参数

供电	DC 10~30V
功耗	0.3W
使用环境	-20℃~+60℃，0%RH~95%RH 非结露
通信接口	RS485；标准的MODBUS-RTU协议；通信波特率：2400、4800、9600可设
红外口	可学习99%遥控器，并成功对空调进行控制

2.5 ModBus通信及寄存器详解

2.5.1设备通信基本参数

编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

2.5.2备通信帧格式

S-SCKT设备采用标准MODBUS-RTU通信协议。对于空调控制，采用06功能码对设备进行控制。
MODBUS寄存器地址定义：

寄存器地址（十六进制）	寄存器地址（十进制）	PLC寄存器地址	说明	支持功能码（十进制）
0000	0	40001	当前湿度值	03
0001	1	40002	当前温度值	03
0007	7	40008	空调制冷开机学习	06
0008	8	40009	空调制热开机学习	06
0009	9	40010	关机学习	06
000A~001D	10~29	40011~40030	自定义1至自定义20学习	06
00B9	185	40186	空调制冷开机发射	06
00BA	186	40187	空调制热开机发射	06
00BB	187	40188	关机发射	06
00BC~00CF	188~207	40189~40208	自定义1至自定义20发射	06

2.5.3通讯协议示例以及解释

举例1：学习MODBUS通信地址为01的S-SCKT设备空调制冷开机
下发帧：

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x06	0x00 0x07	0x00 0x01	0xF9	0xCB

应答帧:（根据MODBUS标准应答为下发帧的镜像报文）

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x06	0x00 0x07	0x00 0x01	0xF9	0xCB

举例2：学习MODBUS通信地址为01的S-SCKT设备空调关机
下发帧：

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x06	0x00 0x09	0x00 0x01	0x98	0x08

应答帧:（根据MODBUS标准应答为下发帧的镜像报文）

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x06	0x00 0x09	0x00 0x01	0x98	0x08

附录：空调控制器寄存器内容

寄存器（十进制）	寄存器（十六进制）	PLC值	寄存器内容	支持功能码（十进制）
0	0x00	40001	当前湿度（上传值为实际值的10倍，十六位有符号数）	03
1	0x01	40002	当前温度（上传值为实际值的10倍，十六位有符号数）	03
07	0x07	40008	开机制冷学习	06
08	0x08	40009	开机制热学习	06
09	0x09	40010	关机学习	06
10~29	000A~001D	40011~40030	自定义1至自定义20学习	06
67	0x43	40068	来电自启（0是关闭，1开启，十六位无符号数）	03/06/16
68	0x44	40069	1号通道工作时间段1开启时（0到23，十六位无符号数）	03/06/16
69	0x45	40070	1号通道工作时间段1开启分（0到59，十六位无符号数）	03/06/16
70	0x46	40071	1号通道工作时间段1结束时（0到23，十六位无符号数）	03/06/16
71	0x47	40072	1号通道工作时间段1结束分（0到59，十六位无符号数）	03/06/16
72	0x48	40073	1号通道工作时间段2开启时（0到23，十六位无符号数）	03/06/16
73	0x49	40074	1号通道工作时间段2开启分（0到59，十六位无符号数）	03/06/16
74	0x4A	40075	1号通道工作时间段2结束时（0到23，十六位无符号数）	03/06/16
75	0x4B	40076	1号通道工作时间段2结束分（0到59，十六位无符号数）	03/06/16
76	0x4C	40077	1号通道工作时间段3开启时（0到23，十六位无符号数）	03/06/16
77	0x4D	40078	1号通道工作时间段3开启分（0到59，十六位无符号数）	03/06/16
78	0x4E	40079	1号通道工作时间段3结束时（0到23，十六位无符号数）	03/06/16
79	0x4F	40080	1号通道工作时间段3结束分（0到59，十六位无符号数）	03/06/16
80	0x50	40081	1号通道工作时间段4开启时（0到23，十六位无符号数）	03/06/16
81	0x51	40082	1号通道工作时间段4开启分（0到59，十六位无符号数）	03/06/16
82	0x52	40083	1号通道工作时间段4结束时（0到23，十六位无符号数）	03/06/16
83	0x53	40084	1号通道工作时间段4结束分（0到59，十六位无符号数）	03/06/16
84	0x54	40085	2号通道工作时间段1开启时（0到23，十六位无符号数）	03/06/16
85	0x55	40086	2号通道工作时间段1开启分（0到59，十六位无符号数）	03/06/16
86	0x56	40087	2号通道工作时间段1结束时（0到23，十六位无符号数）	03/06/16
87	0x57	40088	2号通道工作时间段1结束分（0到59，十六位无符号数）	03/06/16
88	0x58	40089	2号通道工作时间段2开启时（0到23，十六位无符号数）	03/06/16
89	0x59	40090	2号通道工作时间段2开启分（0到59，十六位无符号数）	03/06/16
90	0x5A	40091	2号通道工作时间段2结束时（0到23，十六位无符号数）	03/06/16
91	0x5B	40092	2号通道工作时间段2结束分（0到59，十六位无符号数）	03/06/16
92	0x5C	40093	2号通道工作时间段3开启时（0到23，十六位无符号数）	03/06/16
93	0x5D	40094	2号通道工作时间段3开启分（0到59，十六位无符号数）	03/06/16
94	0x5E	40095	2号通道工作时间段3结束时（0到23，十六位无符号数）	03/06/16
95	0x5F	40096	2号通道工作时间段3结束分（0到59，十六位无符号数）	03/06/16
96	0x60	40097	2号通道工作时间段4开启时（0到23，十六位无符号数）	03/06/16
97	0x61	40098	2号通道工作时间段4开启分（0到59，十六位无符号数）	03/06/16
98	0x62	40099	2号通道工作时间段4结束时（0到23，十六位无符号数）	03/06/16
99	0x63	40100	2号通道工作时间段4结束分（0到59，十六位无符号数）	03/06/16
100	0x64	40101	温度上上限报警使能（0是除能，1使能，十六位无符号数）	03/06/16
101	0x65	40102	温度下下限报警使能（0是除能，1使能，十六位无符号数）	03/06/16
102	0x66	40103	通道1开关机失败报警使能（0是除能，1使能，十六位无符号数）	03/06/16
103	0x67	40104	通道2开关机失败报警使能（0是除能，1使能，十六位无符号数）	03/06/16
104	0x68	40105	温度报警上限（下发值为实际值的10倍，十六位有符号数）	03/06/16
105	0x69	40106	温度报警下限（下发值为实际值的10倍，十六位有符号数）	03/06/16
106	0x6A	40107	温度校准值（下发值为实际值的10倍，十六位有符号数）	03/06/16
107	0x6B	40108	湿度校准值（下发值为实际值的10倍，十六位有符号数）	03/06/16
108	0x6C	40109	温度自控上限（下发值为实际值的10倍，十六位有符号数）	03/06/16
109	0x6D	40110	温度自控下限（下发值为实际值的10倍，十六位有符号数）	03/06/16
110	0x6E	40111	温度回差（下发值为实际值的10倍，十六位有符号数）	03/06/16
111	0x6F	40112	电流门槛（单位是A，下发值为实际值的10倍，十六位无符号数）	03/06/16
113	0x71	40114	第一路电流真实值（单位是A，采集值为实际值的10倍，十六位无符号数）	03
114	0x72	40115	第二路电流真实值（单位是A，采集值为实际值的10倍，十六位无符号数）	03
115	0x73	40116	空调控制模式（0是远程，1自动，十六位无符号数）	03/06/16
116	0x74	40117	蜂鸣器和继电器报警输出状态（0是正常，1报警，十六位无符号数）	03
117	0x75	40118	秒数的高16位（1970年1月1日至今的秒数的高16位，十六位无符号数）	03/06/16
118	0x76	40119	秒数的低16位（1970年1月1日至今的秒数的低16位，十六位无符号数）	03/06/16
119	0x77	40120	读取第一扇区的内容，读开机制冷（非MODBUS标准）	03
120	0x78	40121	读取第二扇区的内容，读开机制热（非MODBUS标准）	03
121	0x79	40122	读取第三扇区的内容，读关机（非MODBUS标准）	03
122~148	0x7A~0x94	40123~40149	读自定义学习1到自定义学习27指令（非MODBUS标准）	03
149	0x95	40150	批量写入开机制冷命令（非MODBUS标准）	06
150	0x96	40151	批量写入开机制热命令（非MODBUS标准）	06
151	0x97	40152	批量写入关机命令（非MODBUS标准）	06
152~171	0x98~0xAB	40153~40172	批量写入自定义1到自定义20指令（非MODBUS标准）	06
179	0xB3	40180	轮换控制使能（0是除能，1使能，十六位无符号数）	03/06/16
180	0xB4	40181	轮换控制时间设置（单位分钟，十六位无符号数）	03/06/16
181	0xB5	40182	第一路开关机失败（0是正常，1失败，十六位无符号数）	03
182	0xB6	40183	第二路开关机失败（0是正常，1失败，十六位无符号数）	03
183	0xB7	40184	温度上上限报警状态（0是正常，1报警，十六位无符号数）	03
184	0xB8	40185	温度下下限报警状态（0是正常，1报警，十六位无符号数）	03
185	0xB9	40186	发射开机制冷指令	06
186	0xBA	40187	发射开机制热指令	06
187	0xBB	40188	发射关机指令	06
188~214	0xBC~0xD6	40189~40215	发射自定义1至自定义27	06
215	0xD7	40216	第一路空调运行状态（0停止，1制冷，2制热，3未知，十六位无符号数）	03
216	0xD8	40217	第二路空调运行状态（0停止，1制冷，2制热，3未知，十六位无符号数）	03
2000	0x7D0	42001	地址（范围为1到255，十六位无符号数）	03/06/16
2001	0x7D1	42002	波特率（0代表波特率2400，1代表波特率4800，2代表波特率9600，其他值代表波特率4800，十六位无符号数）	03/06/16
